Acustica locuinței
Acustica în construcții, explicată simplu
De la sunet, frecvențe și decibeli până la transmiterea prin clădire: Rw, R’w, L’n,w și cerințele pentru apartamente din România.
Ce este sunetul și cum apare
Acustica unei locuințe este ușor de observat: auzim televizorul vecinului, pașii de la etaj, liftul sau traficul de afară. Mai greu este să înțelegem pe unde ajunge sunetul la noi și ce anume măsurăm când spunem că o construcție „izolează bine”.
Sunetul începe cu o vibrație. Când vorbim, corzile vocale vibrează. Membrana unui difuzor vibrează când ascultăm muzică. O mașină de spălat, un aspirator sau roțile unui autoturism produc, la rândul lor, vibrații.
În aer, aceste vibrații produc alternativ zone de compresie și rarefiere. Perturbația se deplasează mai departe sub forma unei unde sonore. Nu se deplasează un „obiect” prin cameră; energia vibrației este transmisă din aproape în aproape prin mediul respectiv.
Sunetul se poate propaga prin aer, apă și materiale solide. Pentru o clădire tocmai acest lucru este esențial: vibrația poate circula nu doar prin aer, ci și prin pereți, planșee, grinzi, stâlpi sau instalații.
Când unda întâlnește un perete sau un planșeu, energia ei se împarte: o parte este reflectată, o parte este disipată/absorbită, iar o parte poate fi transmisă către cealaltă parte.
Absorbția descrie în principal ce se întâmplă cu reflexiile în aceeași încăpere. Izolarea acustică descrie cât sunet se transmite dintr-un spațiu în altul.

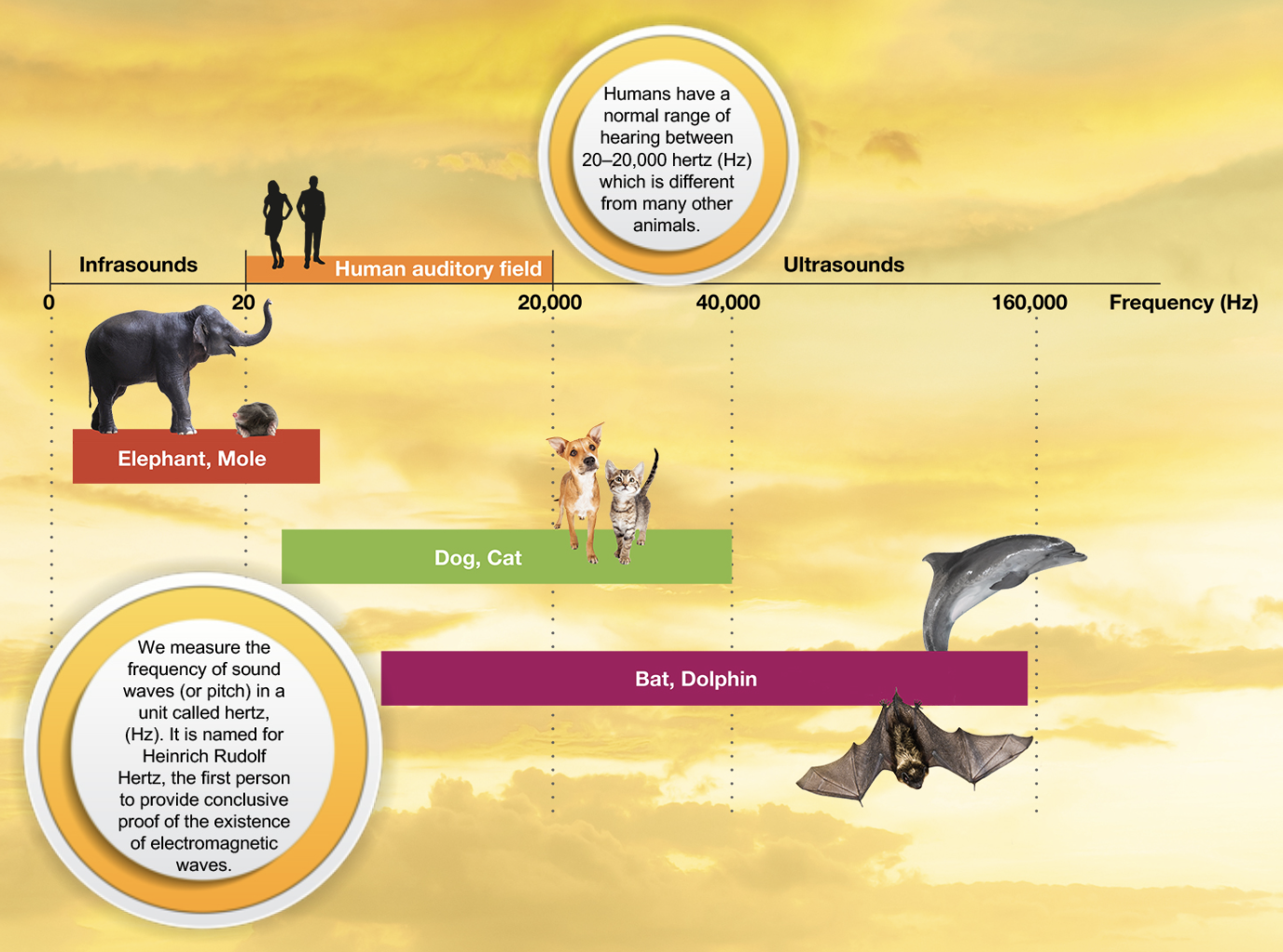

Ce înseamnă Hz și de ce nu toate sunetele se comportă la fel
Frecvența spune cât de repede se repetă o vibrație și se măsoară în hertzi, Hz. 1 Hz înseamnă o oscilație pe secundă; 100 Hz înseamnă 100 de oscilații pe secundă.
Cu cât frecvența este mai mică, cu atât percepem sunetul mai grav. Cu cât frecvența este mai mare, cu atât sunetul este perceput mai ascuțit.
Împărțirea în frecvențe joase, medii și înalte este utilă pentru explicație, dar limitele nu sunt universale. În acustica profesională performanța se analizează pe benzi de frecvență, nu doar prin aceste trei etichete.
| Domeniu orientativ | Cum îl percepem | Exemple | Ce devine important în construcții |
|---|---|---|---|
| 20–250 Hz | joase, bass | bass muzical, trafic greu, unele echipamente | rezonanțe, masa și rigiditatea elementelor, decuplarea și căile structurale |
| 250–2.000 Hz | medii | mare parte din voce și activitățile curente | performanța generală și continuitatea separării |
| 2.000–20.000 Hz | înalte | sunete ascuțite, componente ale vorbirii | rosturile, golurile și punctele locale slabe pot deveni importante |
Frecvențele joase au lungimi de undă mari și pot excita anumite rezonanțe ale elementelor constructive. De aceea bassul, traficul greu sau unele echipamente pot fi mai greu de controlat decât o voce obișnuită. Nu pentru că „bassul trece prin orice”, ci pentru că sistemul constructiv are un comportament diferit în funcție de frecvență.

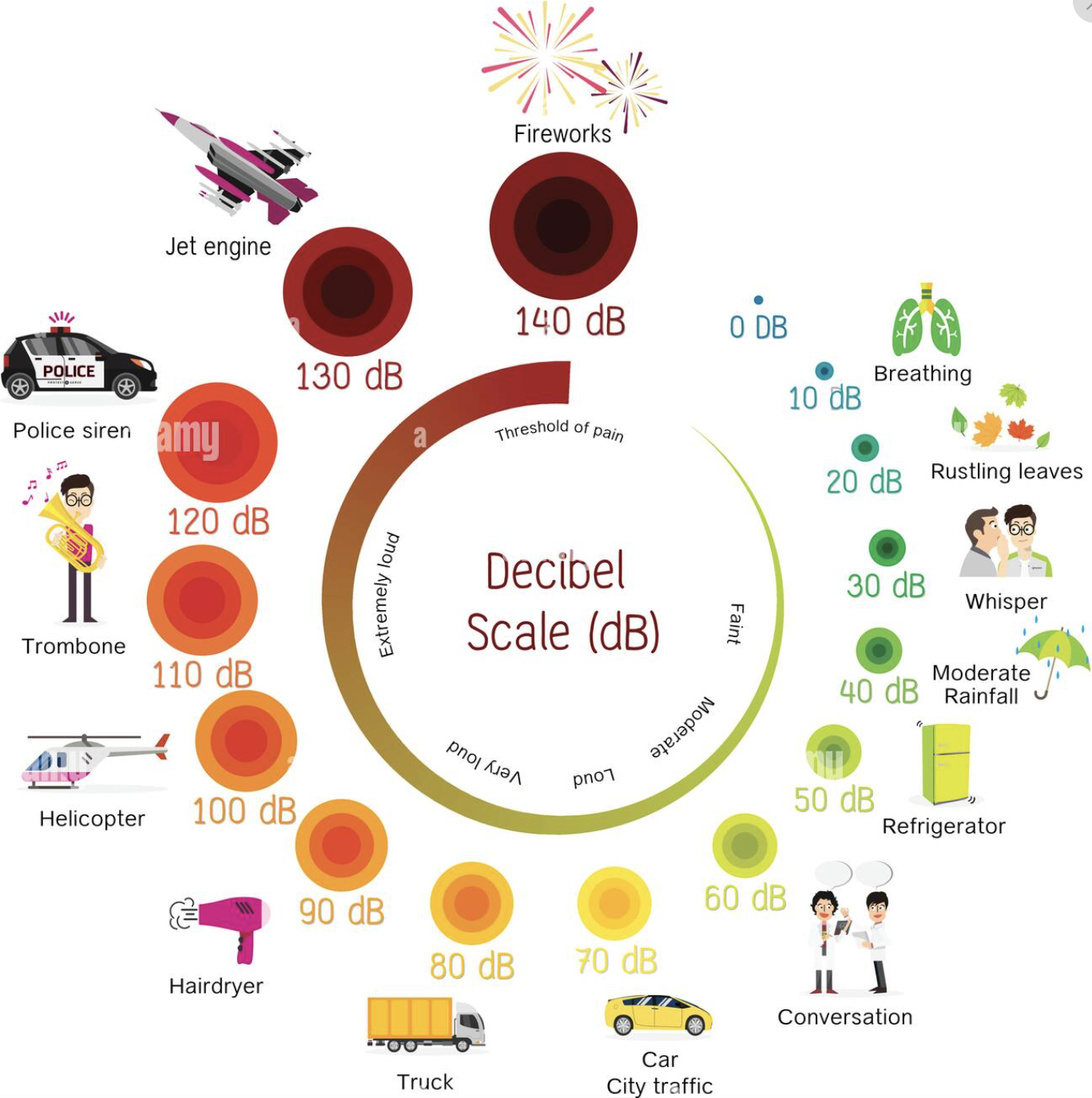

Ce sunt decibelii și de ce 60 + 60 nu fac 120 dB
Dacă Hz ne spune ce frecvență are sunetul, decibelul ne ajută să descriem nivelul unui sunet sau, în alte contexte, diferențe și indici acustici. Decibelul folosește o scară logaritmică.
O creștere cu aproximativ 3 dB corespunde unei dublări a intensității sau puterii acustice, în condiții comparabile. O creștere cu 10 dB înseamnă o intensitate acustică de zece ori mai mare și este percepută, în general, ca o diferență clară de nivel sonor.
0 dB nu înseamnă absența sunetului. Este un nivel de referință apropiat de pragul auzului uman în anumite condiții.
dB și dB(A)
dB este unitatea generală. dB(A), scris și dBA, indică faptul că măsurarea a fost ponderată cu filtrul A, care ține cont de sensibilitatea diferită a urechii umane la diferite frecvențe. De aceea dBA apare frecvent la zgomot ambiental și la evaluarea expunerii umane.
| Exemplu | Nivel orientativ | Observație |
|---|---|---|
| Șoaptă | ~30 dBA | reper orientativ pentru înțelegerea scării |
| Conversație normală | ~60–70 dBA | reper orientativ; nivelul real depinde de voce, distanță și spațiu |
Valorile sunt doar repere orientative de nivel de presiune sonoră. Ele depind de distanță, spațiu și metoda de măsurare și nu trebuie confundate cu nivelul de putere sonoră declarat pentru un echipament sau cu indicii de izolare ai unui element de construcție.
Presiune sonoră și putere sonoră
De aceea două valori scrise simplu „dB” într-o fișă tehnică nu trebuie comparate înainte de a verifica ce mărime reprezintă.
Izolare între spații, acustica încăperii și zgomotul din exterior
În construcții, discuția se împarte practic în trei probleme. Prima este izolarea acustică: cât sunet se transmite între apartamente, între încăperi sau din exterior spre interior. A doua este acustica interioară: reflexii, absorbție și reverberație în aceeași încăpere. A treia privește zgomotul exterior și instalațiile clădirii: trafic, ascensoare, pompe, ventilatoare sau conducte.

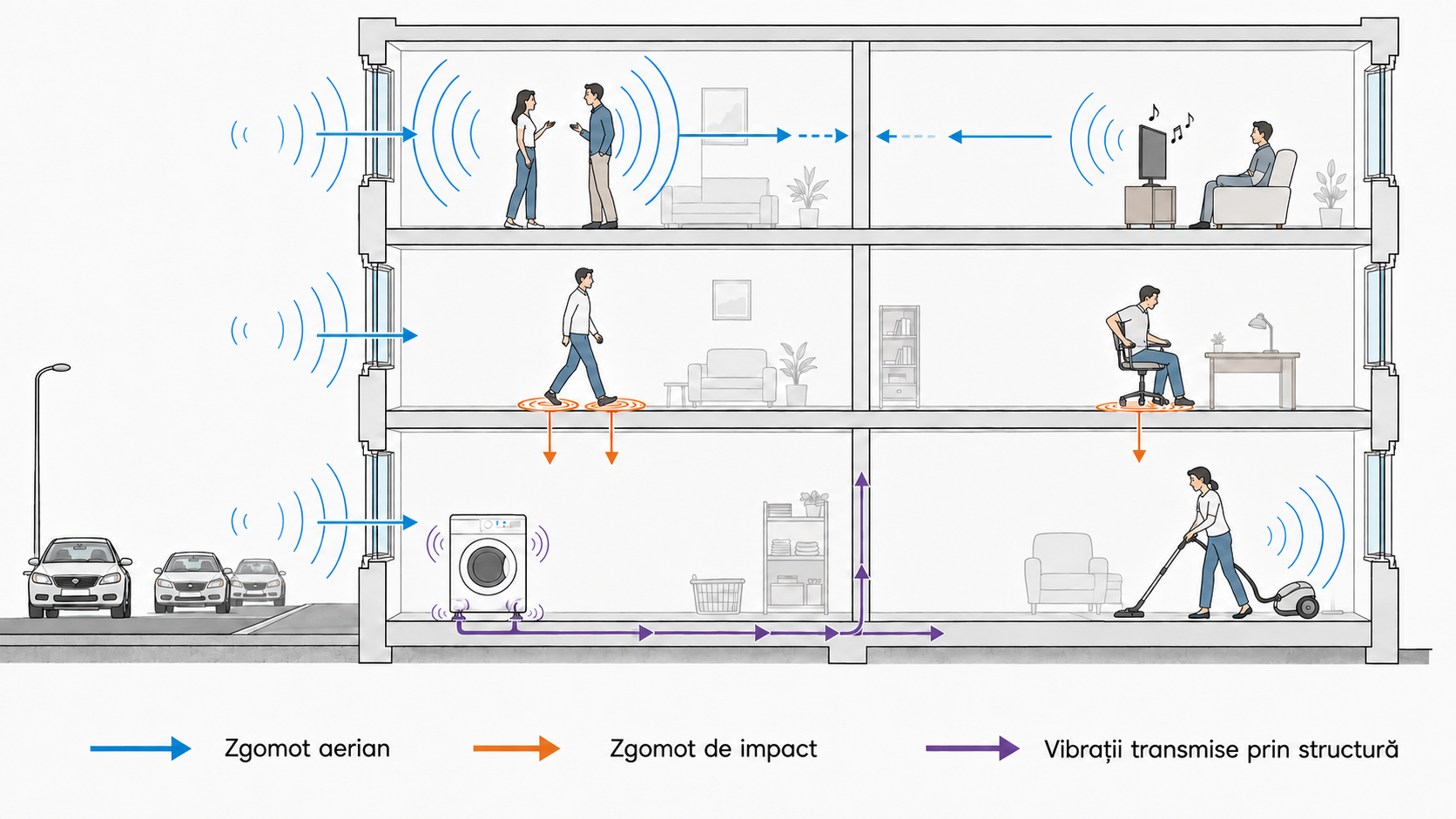

Cum ajunge zgomotul dintr-un apartament în altul
Mai există și zgomotul transmis prin structură: un echipament sau o instalație poate introduce vibrația direct într-un element solid. Vibrația se propagă prin elementele conectate și poate deveni din nou sunet audibil într-o altă încăpere. Impactul este fizic tot o excitare a structurii, dar este tratat separat deoarece are surse și metode de evaluare specifice.

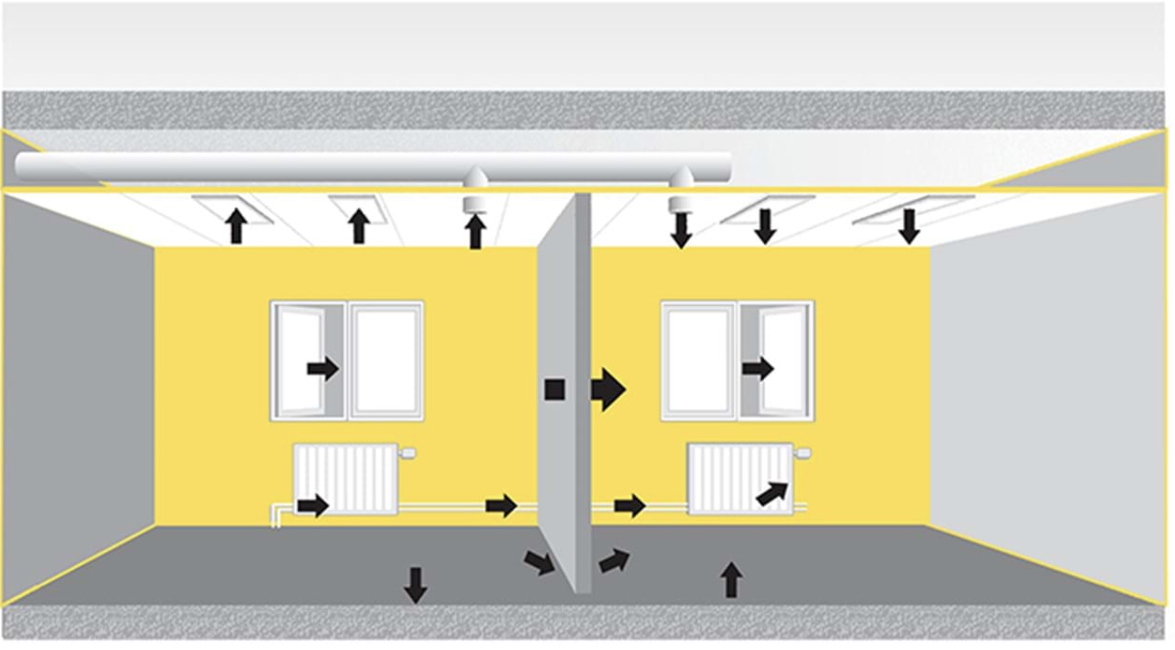

Transmitere directă și transmitere laterală
Dacă două apartamente sunt separate de un perete, calea evidentă este direct prin peretele comun. Dar sunetul poate ajunge în spațiul vecin și prin planșeu, tavan, pereți perpendiculari, fațadă sau alte elemente conectate. Acestea sunt căi laterale sau căi de transmitere flancantă.
De aceea un perete cu o performanță foarte bună în laborator nu garantează automat aceeași valoare după ce este integrat într-o clădire reală. În laborator se încearcă izolarea comportării elementului; în clădire acel element devine parte dintr-un sistem.
Punți acustice: prize, rosturi și îmbinări
În sistemele concepute pentru decuplare, o punte acustică este de regulă o legătură rigidă locală care permite vibrației să „scurtcircuiteze” stratul sau separarea elastică. Un exemplu este contactul rigid accidental dintre două elemente care trebuiau să rămână decuplate.
Este important să nu numim însă orice problemă „punte acustică”. Prizele, dozele electrice, rosturile deschise, golurile pentru instalații și unele îmbinări sunt adesea mai corect descrise ca puncte slabe acustice.
Prize și doze
Două doze apropiate sau spate în spate pot reduce local masa și etanșeitatea separării. Este un punct slab pentru zgomotul aerian, nu automat o punte structurală.
Rosturi și goluri
O discontinuitate poate permite o transmitere disproporționat de mare față de suprafața sa. Performanța depinde și de continuitatea ansamblului.
Legături rigide
O prindere care scurtcircuitează o decuplare sau un strat elastic poate deveni o punte reală pentru vibrație.
Transmiterea laterală descrie traseul prin alte elemente ale clădirii. Puntea acustică descrie o legătură rigidă locală care poate scurtcircuita o separare concepută pentru decuplare.
Ce înseamnă R, Rw, R’w, C, Ctr și L’n,w
Într-un raport acustic apar multe simboluri. Important este să știm ce măsoară fiecare și dacă o valoare mai mare sau mai mică reprezintă o performanță mai bună.
| Termen | Ce reprezintă | Cum îl interpretăm |
|---|---|---|
| Lp | nivel de presiune sonoră într-un punct | descrie sunetul măsurat acolo |
| LAeq,T | nivel echivalent ponderat A într-un interval de timp | utilizat la evaluarea zgomotului |
| R | indice de reducere sonoră, determinat pe frecvențe | mai mare = izolare mai bună |
| Rw | valoare unică ponderată a izolării la zgomot aerian a elementului | mai mare = mai bine |
| R’w | indice aparent ponderat pentru separarea din clădire | mai mare = mai bine |
| C / Ctr | termeni de adaptare spectrală | completează Rw pentru spectre de zgomot diferite |
| L’n,w | nivel ponderat al zgomotului de impact normalizat, determinat în clădire | mai mic = mai bine |
| T60 | timp de reverberație | descrie persistența sunetului în încăpere |
| αw | coeficient ponderat de absorbție | descrie absorbția, nu izolarea între apartamente |
Ce reprezintă, de fapt, Rw
R descrie izolarea la zgomot aerian în funcție de frecvență. Avem, deci, o curbă cu mai multe valori. Rw transformă această curbă într-o singură valoare ponderată conform regulilor ISO 717-1. Nu este o medie aritmetică simplă.
R’w este valoarea aparentă pentru separarea din clădire și ține cont de comportarea ansamblului real, inclusiv de transmiterea prin elementele adiacente. Tocmai de aceea Rw al unui perete încercat în laborator și R’w obținut în clădire nu trebuie tratate ca fiind același lucru.
Dacă vecinul produce 75 dB iar un perete are Rw = 51 dB, nu putem concluziona că la noi vor rămâne exact 24 dB. Nivelul rezultat depinde de spectru, suprafața separării, volumul și absorbția camerei, rosturi și căile laterale.
C și Ctr: de ce același Rw nu spune tot
Termenii de adaptare spectrală arată că performanța trebuie raportată și la tipul de zgomot. O declarație poate apărea, de exemplu, astfel:
Ctr este relevant mai ales pentru surse cu o componentă importantă în frecvențe joase, cum poate fi traficul rutier. De aceea două elemente cu același Rw pot avea comportări diferite în fața traficului sau a altor zgomote cu un spectru important în frecvențe joase.
L’n,w: regula se inversează
Cum se verifică performanța acustică
O măsurare profesională nu înseamnă citirea unei singure valori de pe telefon. Pentru izolarea la zgomot aerian se generează un câmp sonor controlat în camera sursă și se fac măsurări în mai multe poziții în ambele încăperi.
Pentru zgomotul de impact se folosește o sursă standardizată de impact amplasată pe planșeul superior. În camera de dedesubt se măsoară nivelul transmis. Tocmai de aceea, pentru L’n,w, o valoare mai mică înseamnă o performanță mai bună.
Procedurile de măsurare în clădiri sunt descrise de familia ISO 16283: ISO 16283-1 pentru izolarea la zgomot aerian și ISO 16283-2 pentru zgomotul de impact. Transformarea rezultatelor în valori unice se face prin ISO 717, iar pentru reverberația încăperilor se folosesc metode din familia ISO 3382.
O aplicație poate ajuta la comparații grosiere ale nivelului sonor, dar nu demonstrează R’w sau L’n,w fără surse și instrumente adecvate, calibrare, măsurări pe benzi și corecțiile prevăzute de metoda standardizată.
Ce reglementează acustica locuințelor și ce valori trebuie înțelese
În România, protecția împotriva zgomotului nu este doar o problemă de confort. Legea nr. 10/1995 privind calitatea în construcții include explicit „protecția împotriva zgomotului” între cerințele fundamentale aplicabile construcțiilor.
C 125-2013 – Normativ privind acustica în construcții și zone urbane
Este reglementarea tehnică centrală pentru acest subiect, aprobată prin Ordinul nr. 3384/2013. Pentru locuințe ne interesează în special C 125/3-2013, partea dedicată clădirilor de locuit, social-culturale și tehnico-administrative.
Prevederi generale
Principiile generale privind protecția împotriva zgomotului.
Proiectare și execuție
Prevederi pentru izolarea fonică și tratamentele acustice la clădiri.
Clădiri de locuit
Cerințele relevante pentru apartamente și alte categorii de clădiri.
Zone urbane
Protecția împotriva zgomotului la nivel urban.
Câteva cerințe importante pentru apartamente
| Situația analizată | Indicator | Cerință | Cum se citește |
|---|---|---|---|
| Încăpere de locuit față de încăperi dintr-un apartament adiacent | R’w | ≥ 51 dB | cel puțin 51 dB; mai mare = mai bine |
| Încăpere de locuit față de coridor, hol comun sau casa scării | R’w | ≥ 51 dB | cerință minimă de izolare la zgomot aerian |
| Impact provenit din încăperile apartamentului situat deasupra | L’n,w | ≤ 62 dB | maximum 62 dB; mai mic = mai bine |
| Impact provenit din coridor, hol comun sau casa scării situate deasupra | L’n,w | ≤ 58 dB | maximum 58 dB; mai mic = mai bine |
Valorile se citesc întotdeauna împreună cu relația exactă dintre spațiile din C 125/3. Nu există regula „orice perete dintr-un bloc trebuie să aibă 51 dB”.
Și atunci de unde apar 35 dB(A) și 30 dB(A)?
Aici vorbim despre niveluri de zgomot măsurate în locuință, nu despre izolarea unui perete sau a unui planșeu. Ordinul Ministerului Sănătății nr. 119/2014 conține astfel de valori-limită, dar ele apar în contexte și condiții de evaluare precise. De exemplu, reglementarea include limita de 35 dB(A) pentru nivelul echivalent ponderat A măsurat ziua în interiorul locuinței, iar pentru anumite activități de producție, prestări servicii sau comerciale care afectează locuințele sunt prevăzute valori de 35 dB(A) ziua și 30 dB(A) noaptea.
| Valoare | Ce descrie | Important |
|---|---|---|
| 35 dB(A) | nivel de zgomot interior, în situațiile și condițiile prevăzute de Ordinul MS nr. 119/2014 | nu este un indice de izolare al peretelui |
| 30 dB(A) | limită nocturnă prevăzută pentru anumite situații reglementate de același ordin | nu se aplică automat oricărui tip de zgomot dintr-o locuință |
Pentru verificarea conformării trebuie identificat mai întâi cazul concret: sursa zgomotului, intervalul orar, locul și condițiile de măsurare și articolul din reglementare care se aplică.
35 dB(A) poate reprezenta o limită de nivel de zgomot în încăpere pentru un caz reglementat. R’w = 51 dB este o cerință de izolare la zgomot aerian pentru relația indicată. L’n,w = 62 dB este limita nivelului normalizat de impact pentru relația indicată. Faptul că toate sunt exprimate în decibeli nu le face comparabile între ele.
Idei cu care să rămâi:
- Sunetul este o vibrație care se poate propaga prin aer și prin elementele solide.
- Hz descrie frecvența; dB descrie un nivel sau un raport, în funcție de indicator.
- Absorbția într-o cameră și izolarea dintre două camere sunt probleme diferite.
- Zgomotul poate fi aerian, de impact sau introdus direct în structură.
- Sunetul poate trece direct prin separare sau o poate ocoli prin căi laterale.
- R’w trebuie să fie mai mare; L’n,w trebuie să fie mai mic.
- O construcție se verifică prin indicatori și metode standardizate, nu doar prin impresia că „peretele este gros”.
