Fațada ventilată: cum este alcătuită, cum funcționează și de ce contează membrana din spatele placării

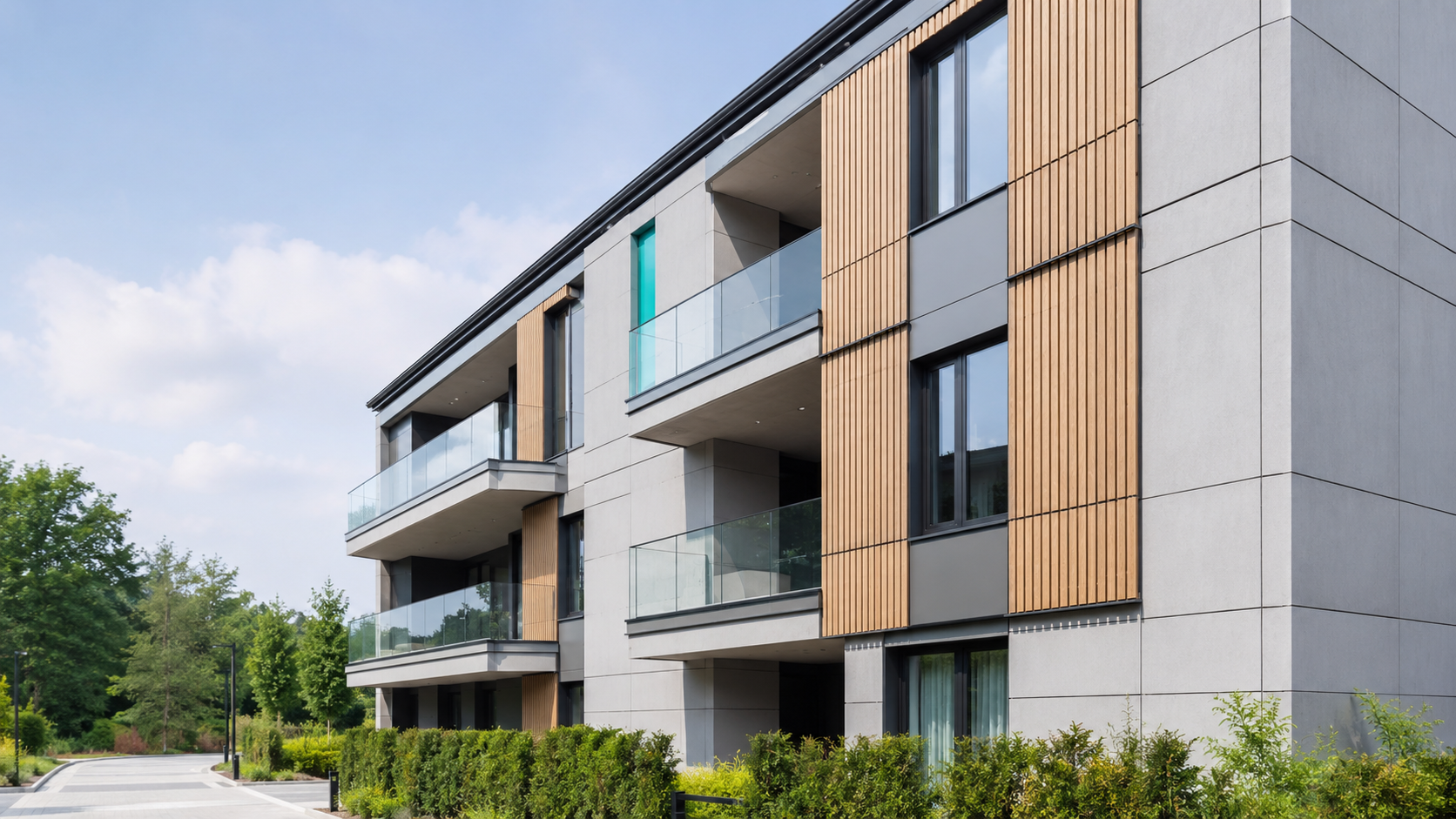

Exemplu de fațadă ventilată cu placări combinate

Alcătuirea sistemului

Un sistem de fațadă ventilată pornește de la peretele suport. Acesta poate fi din beton, zidărie, lemn, CLT sau structură metalică. Pe acest strat se fixează elementele care vor susține termoizolația, substructura și placarea finală. Calitatea suportului contează mult, deoarece ancorările trebuie să preia încărcările date de greutatea placării și de acțiunea vântului.

Peste stratul suport se montează termoizolația. În multe aplicații se folosește vată bazaltică, datorită comportamentului bun la foc, stabilității dimensionale și permeabilității la vapori. În anumite sisteme poate fi folosită și fibra de lemn, mai ales acolo unde se urmăresc rigiditate, masă termică și confort mai bun vara. Alegerea termoizolației nu se face doar după conductivitatea termică, ci și după compatibilitatea cu tipul de fațadă, cerințele de incendiu și modul de fixare.

Membrana de fațadă se montează peste termoizolație. Ea protejează împotriva vântului și a apei ajunse accidental în spatele placării, dar trebuie să permită uscarea vaporilor spre exterior. Din acest motiv, la exterior se folosesc membrane deschise la difuzie, nu bariere de vapori ca la interior.

Substructura creează distanța necesară pentru cavitatea ventilată și susține finisajul exterior. Poate fi realizată din profile de aluminiu, oțel zincat, console reglabile, șipci din lemn tratat sau sisteme combinate. La clădirile mai mari, substructura trebuie dimensionată atent, deoarece influențează atât siguranța placării, cât și performanța termică reală a peretelui.

Ultimul strat este placarea vizibilă. Aceasta poate fi din lemn, fibrociment, HPL, tablă fălțuită, aluminiu, ceramică, ardezie, piatră naturală sau panouri compozite. Materialul ales schimbă nu doar imaginea clădirii, ci și greutatea sistemului, cerințele de prindere, reacția la foc și nivelul de întreținere în timp.

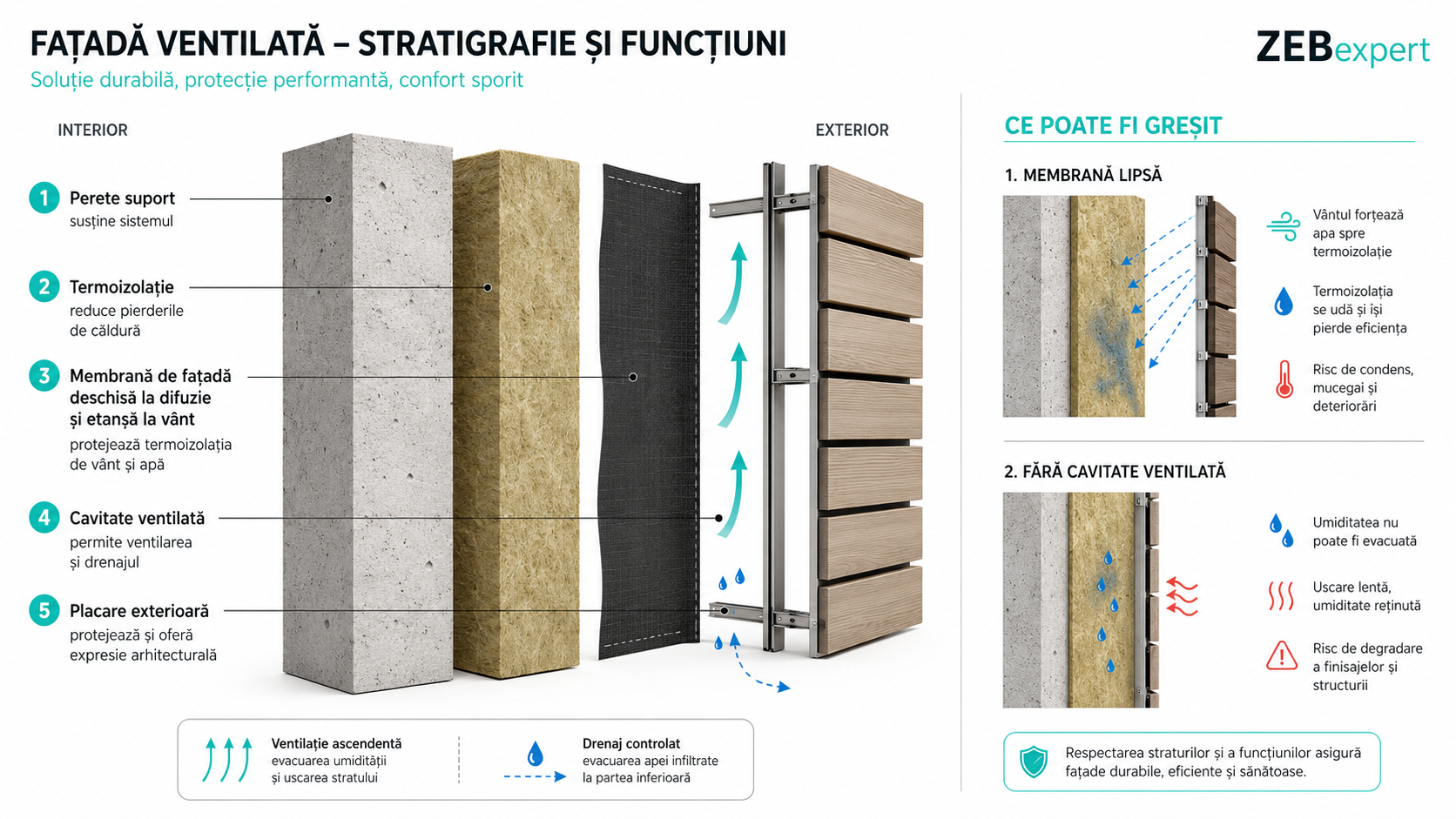

Straturile principale ale sistemului: suport, termoizolație, membrană de fațadă, cavitate ventilată și placare exterioară.

Exemple de prinderi și placări

La o casă individuală, o soluție simplă poate include termoizolație, membrană de fațadă, șipci verticale și o placare ușoară din lemn sau fibrociment. Șipcile creează spațiul de ventilare și oferă suport pentru prinderea finisajului.

La clădiri comerciale, publice sau rezidențiale mai mari, se folosesc frecvent console metalice reglabile și profile verticale. Acestea permit corectarea planeității, preluarea încărcărilor și montarea unor panouri mai grele sau mai mari. În funcție de finisaj, prinderea poate fi vizibilă, cu șuruburi sau nituri, ori ascunsă, cu agrafe, cleme sau sisteme speciale.

Placările din lemn se folosesc des la case și clădiri cu arhitectură naturală, dar cer întreținere și detalii corecte pentru protecție la umiditate. Fibrocimentul este stabil, rezistent și potrivit pentru fațade contemporane. HPL-ul oferă suprafețe curate și culori variate. Tabla fălțuită și panourile metalice dau un aspect tehnic, iar ceramica, piatra sau ardezia sunt alese pentru durabilitate și expresie arhitecturală puternică.

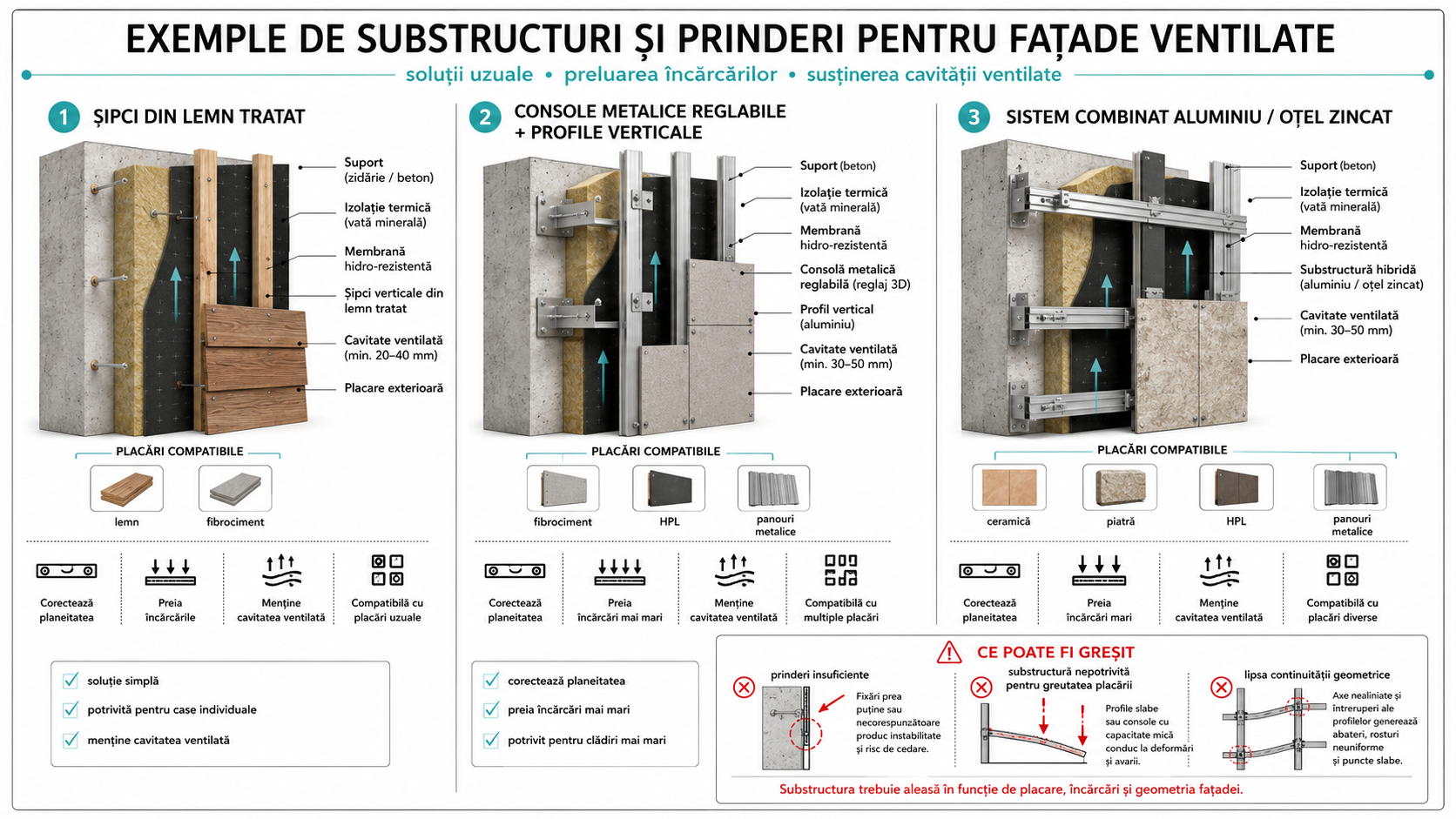

Exemple uzuale de șipci, console metalice reglabile și sisteme combinate pentru susținerea placării.

Un detaliu important este tipul de rost dintre elementele de placare. Rosturile pot fi închise, semi-deschise sau deschise. La rosturile deschise, membrana din spate rămâne expusă la lumină, apă și vânt. În acest caz, este obligatorie o membrană stabilă UV, de regulă neagră, proiectată special pentru această aplicație.

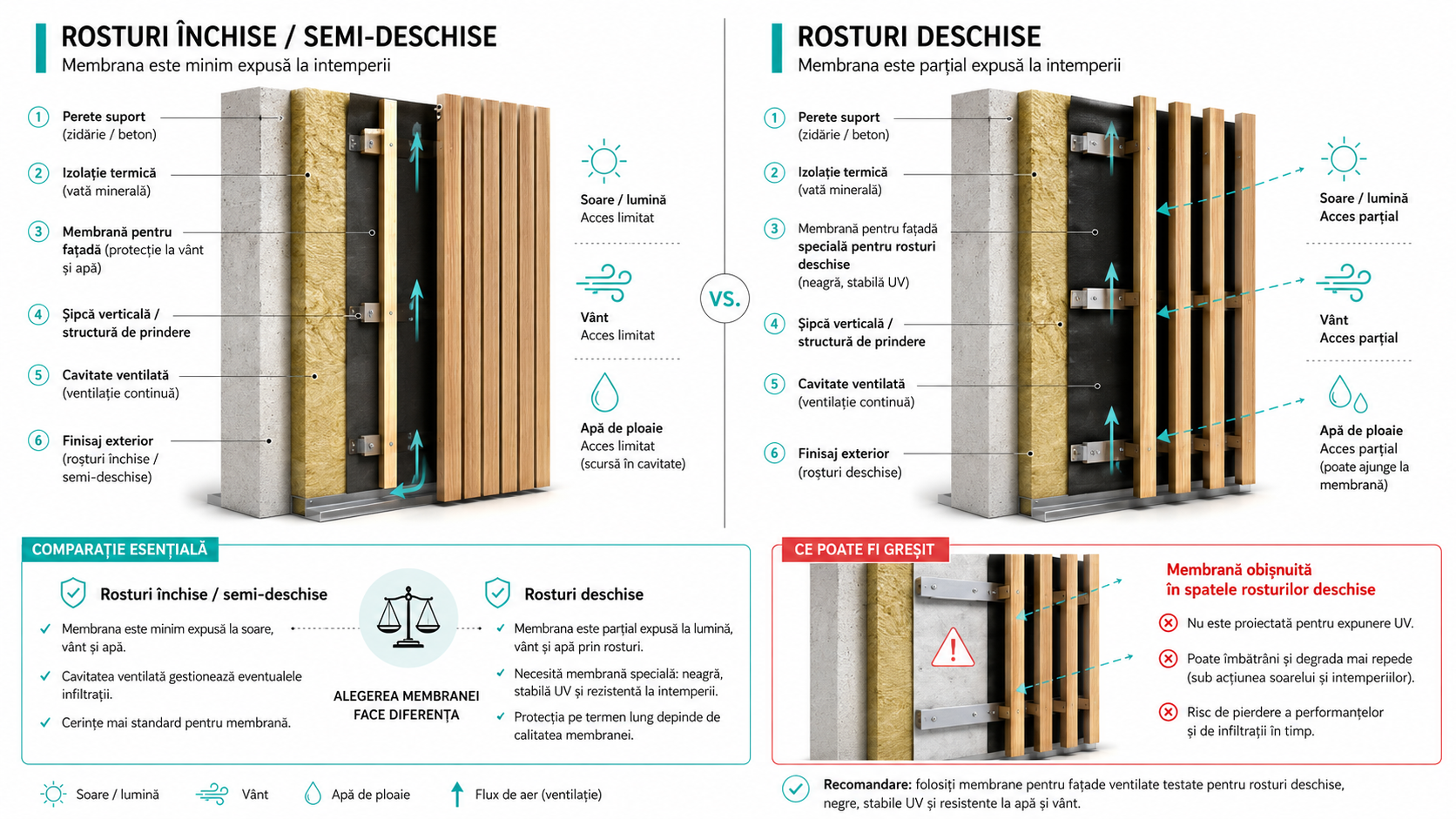

La rosturile deschise, membrana rămâne parțial expusă la lumină, apă și vânt, deci trebuie aleasă special pentru această aplicație.

Cum funcționează

Principiul de funcționare se bazează pe trei fenomene: ecranare, drenaj și ventilare.

Placarea exterioară acționează ca primul strat de protecție împotriva ploii, radiației solare și impactului direct al vântului. Ea reduce cantitatea de apă care ajunge în spatele ei, dar nu trebuie considerată perfect etanșă. În realitate, apa poate trece prin rosturi, îmbinări, muchii sau zone de detaliu.

Apa care intră în cavitate trebuie să poată coborî și să fie evacuată. De aceea contează foarte mult detaliile de la soclu, glafuri, atic, colțuri, tâmplărie și străpungeri. O fațadă ventilată corectă nu încearcă să blocheze orice picătură la primul strat, ci creează o cale sigură de scurgere și uscare.

Ventilarea apare prin circulația aerului în spatele placării. Aerul intră prin zona inferioară, se încălzește în cavitate și iese prin partea superioară. Acest flux ajută la evacuarea umidității și reduce acumularea de căldură în sezonul cald.

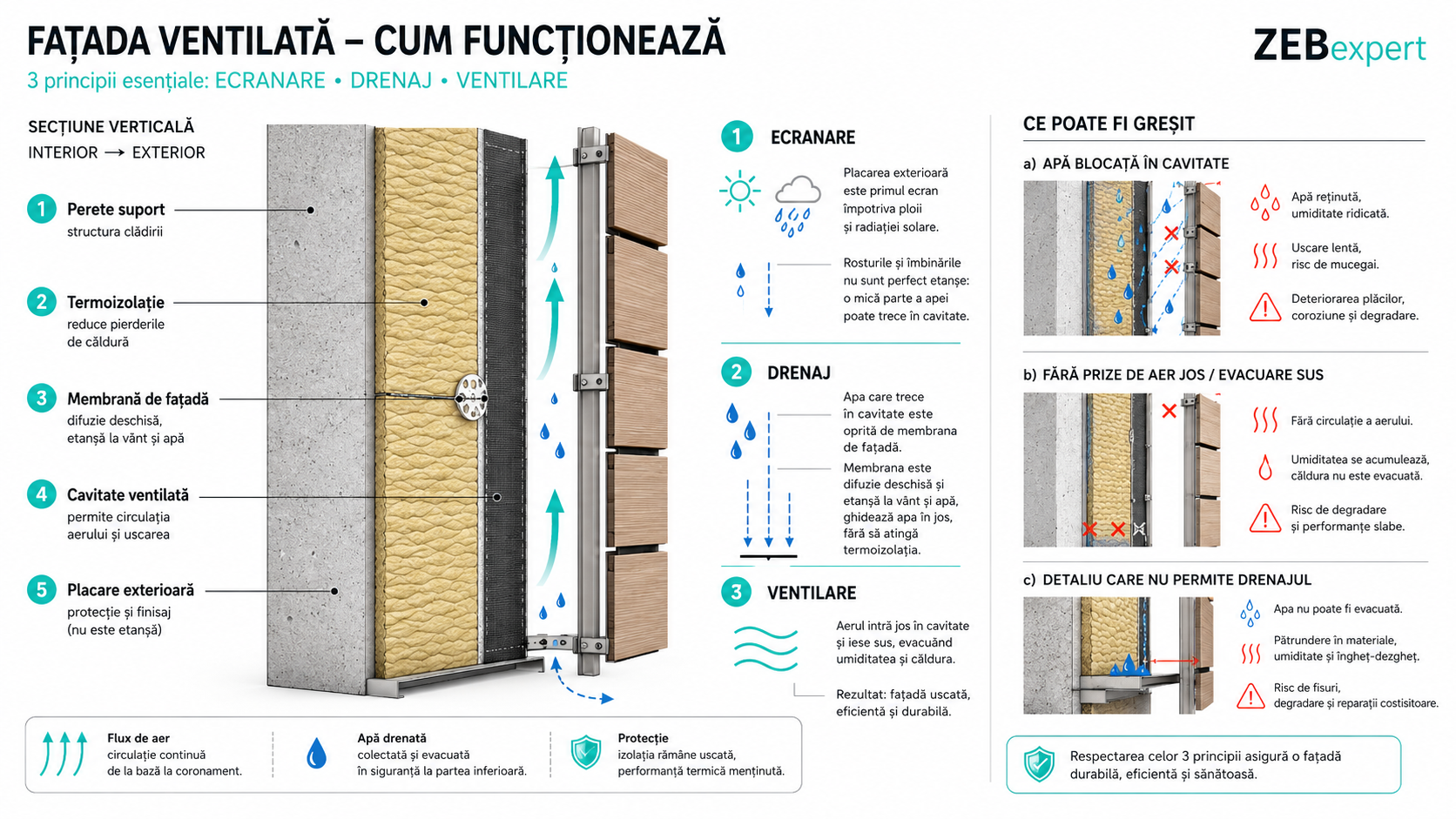

Cele trei principii esențiale: ecranare, drenaj și ventilare continuă.

Avantajele principale

Un avantaj important este comportamentul bun la ploaie. Prin separarea placării de termoizolație, sistemul oferă un strat suplimentar de protecție. Apa care trece local de finisaj nu ajunge direct în perete, ci întâlnește membrana și cavitatea de drenaj.

Vara, fațada ventilată poate limita supraîncălzirea. Placarea preia radiația solară directă, iar aerul din spate evacuează o parte din căldură înainte ca aceasta să fie transmisă către perete. Efectul este mai vizibil pe orientările sud și vest, unde expunerea solară este mai intensă.

Durabilitatea este un alt motiv pentru care acest sistem este ales la clădiri cu cerințe ridicate. Termoizolația și peretele suport sunt mai bine protejate de ploaie, radiație UV și variații directe de temperatură. În plus, anumite placări pot fi înlocuite punctual, fără intervenții majore asupra întregii fațade.

Fațada ventilată oferă și libertate estetică. Arhitectul poate lucra cu texturi, ritmuri, rosturi, lamele, panouri mari sau materiale naturale. Astfel, sistemul nu este doar o soluție tehnică, ci și un instrument important pentru imaginea clădirii.

Riscuri și limite

Cel mai important risc tehnic este puntea termică prin substructură. Consolele și profilele traversează termoizolația și pot conduce căldura spre exterior. Dacă nu sunt alese corect, pot reduce performanța energetică a peretelui. De aceea sunt importante distanțierii termoizolanți, consolele optimizate și calculul real al ansamblului, nu doar al stratului izolator.

Execuția este mai pretențioasă decât la o fațadă simplă. Planeitatea profilelor, continuitatea membranei, suprapunerile, prinderile, rosturile și admisia de aer trebuie controlate atent. O cavitate blocată, o membrană perforată excesiv sau un detaliu greșit la fereastră pot compromite comportamentul sistemului.

Alegerea materialelor trebuie făcută în funcție de proiect. Nu orice placare se potrivește pe orice substructură. Nu orice membrană poate fi folosită în spatele rosturilor deschise. Nu orice termoizolație este potrivită pentru aceleași cerințe de foc, rigiditate sau expunere.

Costul inițial este, de regulă, mai mare decât la un termosistem clasic. Diferența vine din substructură, placare, accesorii, proiectare și manoperă. Totuși, analiza corectă trebuie să ia în calcul și durata de viață, mentenanța, protecția peretelui și valoarea estetică a soluției.

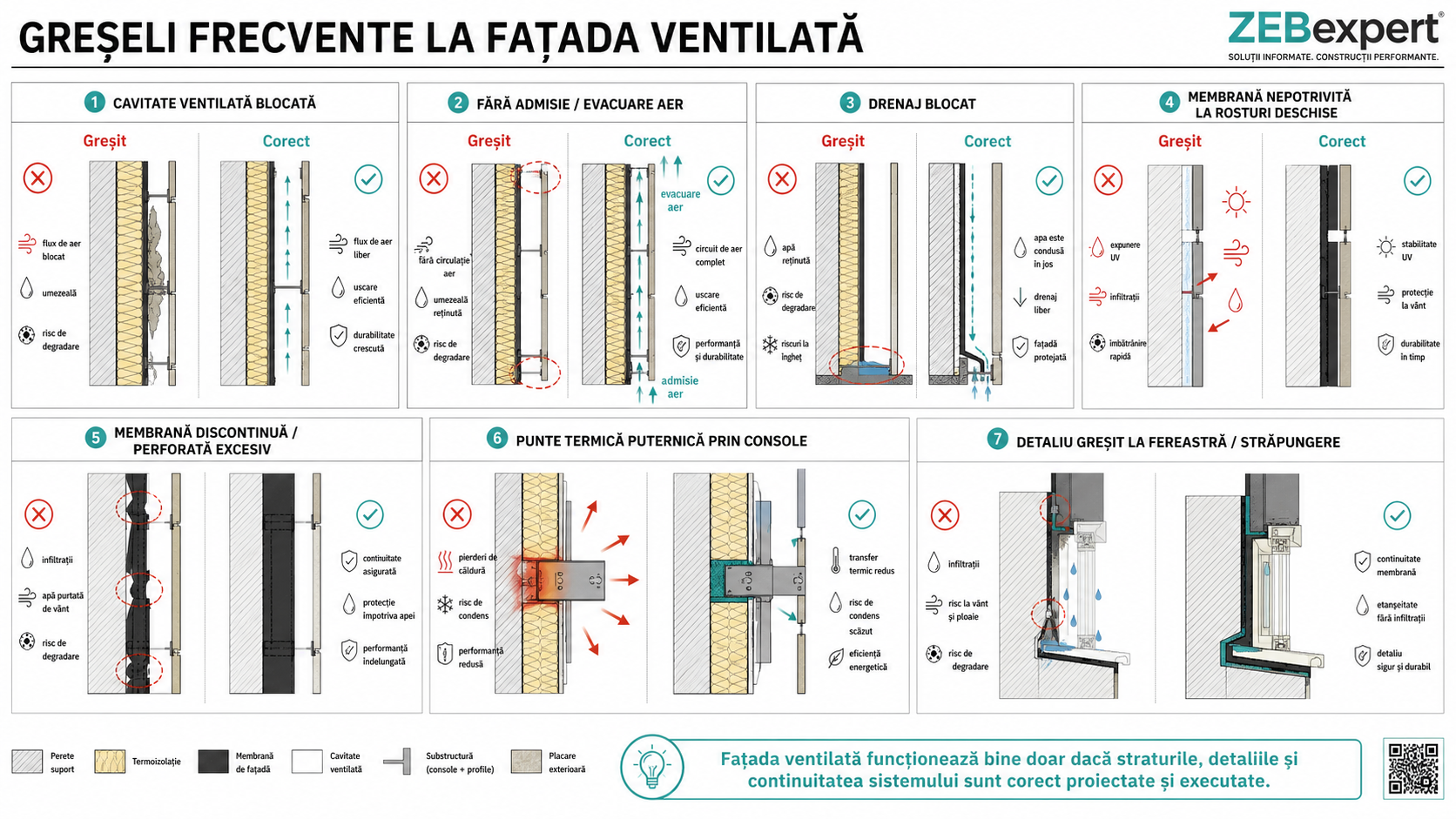

Greșelile apar, de regulă, la continuitatea cavității, admisia și evacuarea aerului, drenaj, membrană și detalii de prindere.

Rolul membranei de fațadă

Membrana este stratul care protejează termoizolația înainte ca apa sau vântul să ajungă la peretele suport. Ea trebuie să fie rezistentă la apă, etanșă la vânt și permeabilă la vapori.

Etanșeitatea la vânt este importantă mai ales la termoizolațiile fibroase. Dacă aerul circulă prin vată, performanța reală a izolației poate scădea. Membrana limitează acest efect și ajută stratul termoizolant să lucreze mai aproape de valoarea proiectată.

Rezistența la apă contează în special în zonele unde ploaia poate pătrunde prin rosturi sau îmbinări. Membrana nu înlocuiește detaliile corecte de drenaj, dar oferă protecție suplimentară pentru termoizolație și suport.

Permeabilitatea la vapori permite uscarea spre exterior. O valoare Sd mică indică o membrană deschisă la difuzie, potrivită pentru partea exterioară a anvelopei. Astfel, umiditatea nu este blocată inutil în stratul termoizolant.

La fațadele cu rosturi deschise, membrana trebuie să aibă și stabilitate UV. Aici nu este suficientă o folie obișnuită de fațadă. Este nevoie de o membrană neagră, rezistentă la lumină și proiectată pentru expunere parțială pe termen lung.

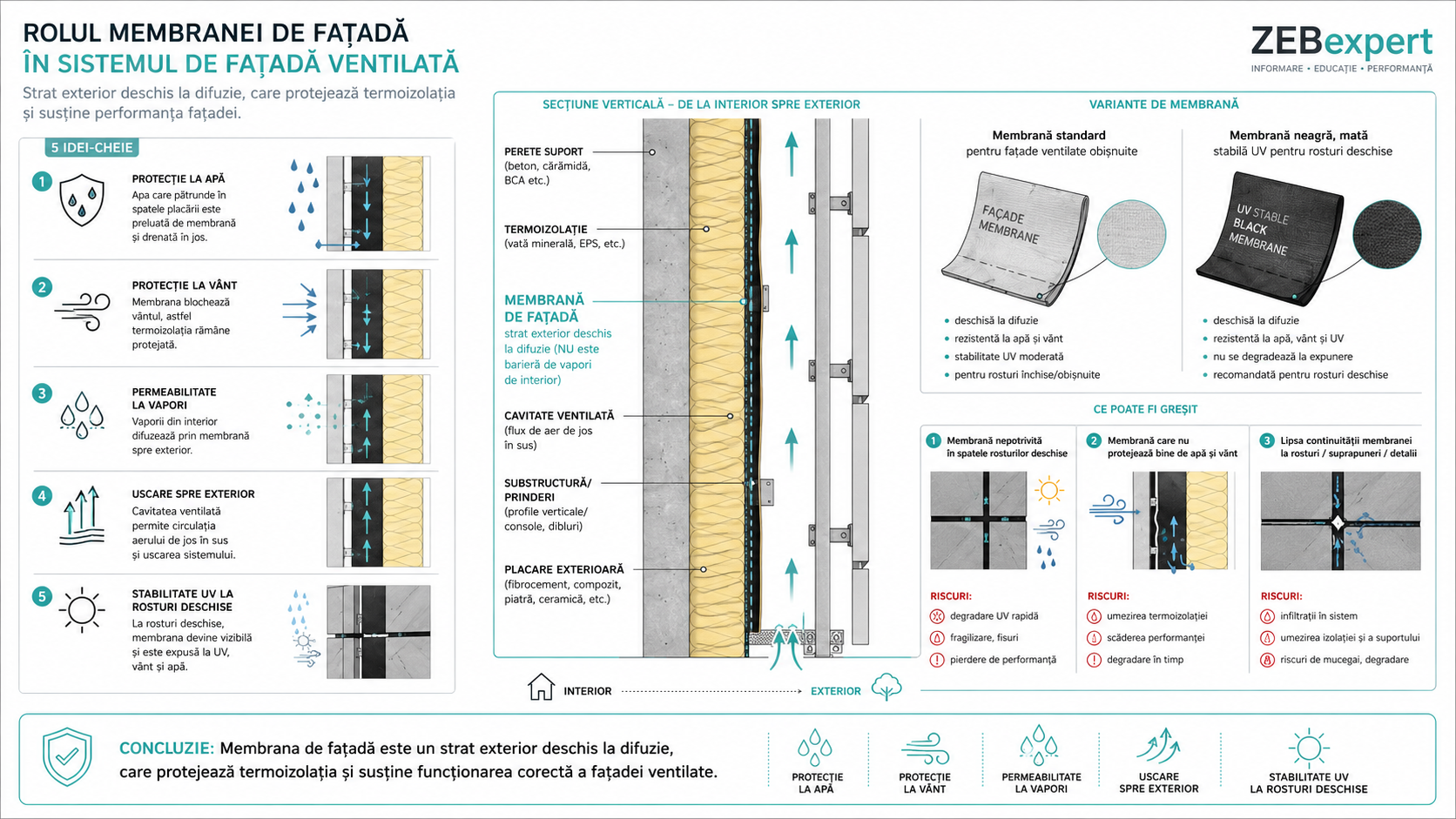

Membrana de fațadă protejează termoizolația de apă și vânt, dar trebuie să rămână deschisă la difuzie.

Produse disponibile în catalogul ZEBexpert

Pentru fațade ventilate cu placări mai protejate, o opțiune este Eurovent WALL PROTECT 3, o membrană de difuzie pentru fațade, cu Sd 0,02 m și clasificare W1 la apă. Este potrivită pentru sisteme cu vată minerală, fibră de sticlă, structuri din lemn sau fațade ventilate obișnuite.

Ampatop Aero plus este o membrană pentru acoperiș și fațadă, deschisă la difuzie, etanșă la vânt și rezistentă la ploaie torențială. Benzile adezive integrate pot ajuta la realizarea mai sigură a suprapunerilor.

Pentru placări cu rosturi deschise, Ampatop F Black este o soluție dedicată. Este o membrană neagră, stabilă UV, cu Sd 0,09 m și clasificare W1 la apă. Aspectul negru mat contează deoarece stratul poate rămâne vizibil prin rosturile placării.

În proiecte unde reacția la foc este o cerință mai importantă, se poate folosi Ampatop RF Black, cu reacție la foc B-s1,d0, Sd 0,15 m și utilizare pentru fațade ventilate cu rosturi deschise.

Pentru cerințe foarte ridicate de siguranță la foc, Ampatop A Black oferă reacție la foc A2-s1,d0 și Sd 0,06 m. Este o membrană destinată fațadelor ventilate unde expunerea prin rosturi și comportamentul la foc trebuie tratate cu atenție.

Alegerea membranei trebuie făcută după tipul placării, lățimea rosturilor, procentul de deschidere, expunerea la UV, cerințele de foc și recomandările producătorului.
