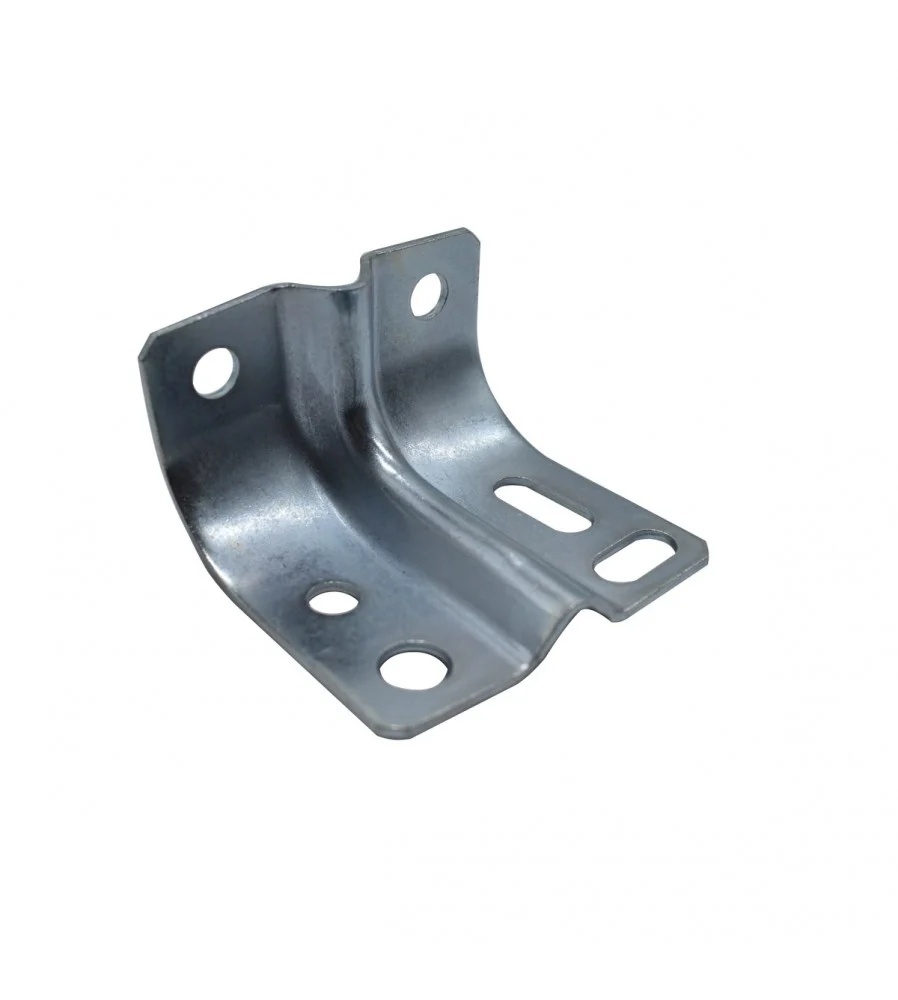

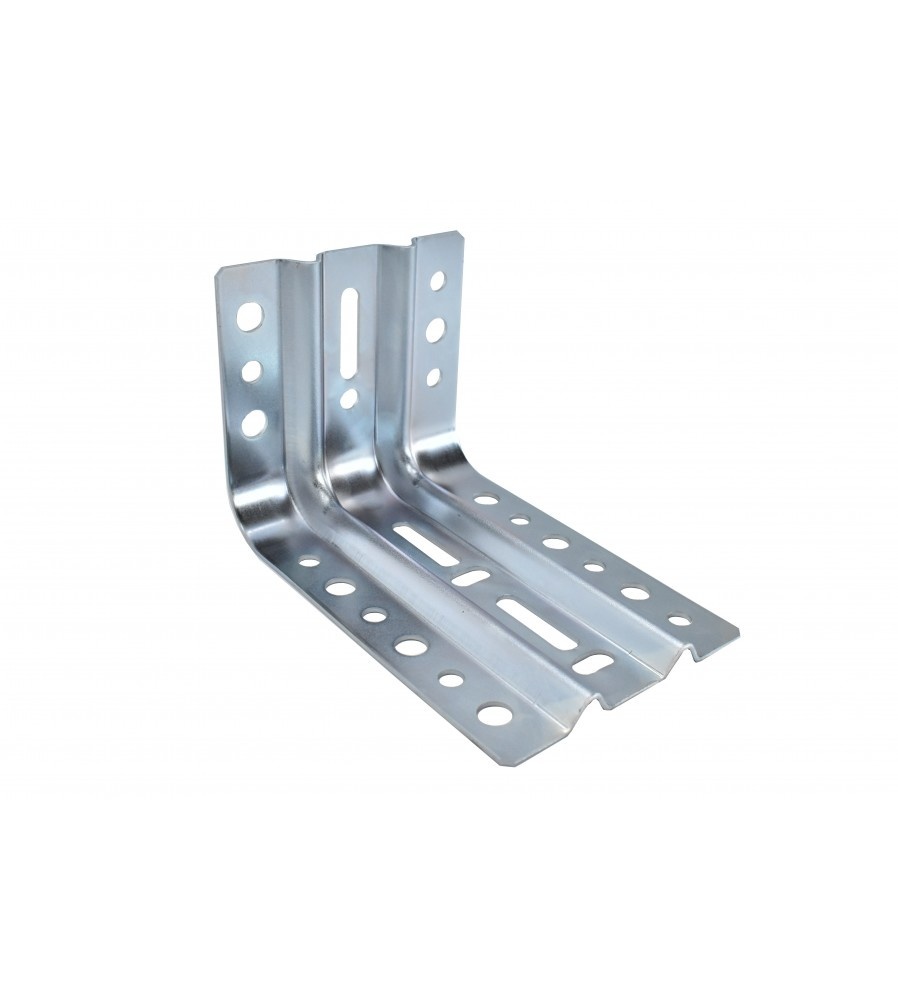

Vinclu de montaj 156.5x100mm, pentru fixarea orizontala a elementelor care ajung la podea, Blaugelb

• Fixarea elementelor ferestrei este supusa cerintelor stricte referitoare la transmiterea fortei din incarcarea de vant, greutatile proprii ale elementelor de constructie, de la sarcini utile pana la sarcini speciale. Imbinarile mijloacelor de fixare si imbinara utilizata trebuie sa poata fi masurate static referitor la cerintele specifice. Vezi „RAL LZM cap. 5“ (versiunea 03/2014). Inclusiv vinclurile de montaj blaugelb, cu utilizarile lor multiple, sunt supuse acestei cerinte, conform stadiului recunoscut al tehnicii.

Domenii de utilizare:

• Fixare aflata la interior, cu transmiterea fortei.
• Fixare aflata la exterior, cu transmiterea fortei.
• Transmiterea fortelor verticale si orizontale in nivelul ferestrei.
• Transmiterea fortelor orizontale vertical fata de nivelul ferestrei.
• Fixarea sigura a elementelor in cladiri noi si la renovari.

Avantajele produsului:

• Diverse diametre de gauri pentru preluarea suruburilor/sistemelor de dibluri in diverse baze de ancorare / materiale masive pentru pereti.
• Flexibilitatea mare a punctelor de fixare in elementul de constructie/corpul constructiei prin intermediul sablonului de perforare deplasat.
• Structura continua a sablonului de perforare faciliteaza permanent respectarea distantelor marginilor solicitate ale dispozitivelor de fixare cu suruburi in materialul peretelui.
• Gauri alungite pentru ajustarea mijlocului de imbinare in doua niveluri si pentru preluarea tolerantelor constructiei.
• Protectie inalta anticoroziune.
• Masurabil static pentru verificarea fixarii prin intermediul seriilor de verificare cuprinzatoare.
• Diverse lungimi de latura ale vinclului ofera un spectru larg de utilizare.
• Vinclu utilizabil pe ambele parti – adaptat la situatia constructiva respectiva.
• Profilarea din fabrica a vinclului permite preluarea fortelor mari si rezistente mari la deformare.
• Ajustare comoda si fixare sigura.
• Fixare sigura chiar si in cazul elementelor cu greutate ridicata.
• Verificat pentru fixarea elementelor de asigurare contra caderii.

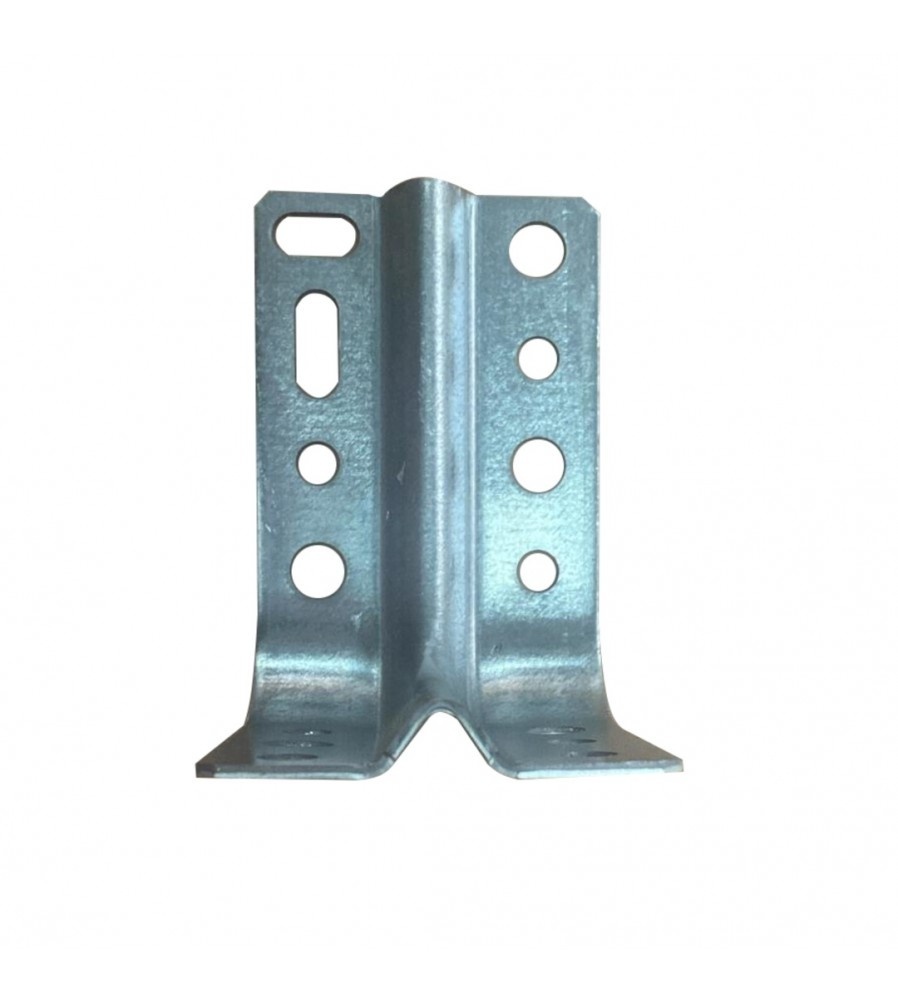

• Sablon de perforare deplasat, la 8,0 mm si 10,5 mm, astfel se garanteaza ca prinderea cu suruburi nu atinge armatura de otel.
• Gauri alungite pentru fixare si aliniere.
• Gauri alungite pentru fixarea si alinierea pe directie verticala si orizontala
• Modelare usoara a foliilor de etansare.

Caracteristici testate:

• Directiva ETB: 1985 si DIN 4103-1: 2015 in ansamblu
  • profile de termoizolare a soclului blaugelb IHP/PES.
  • profile de termoizolare a soclului blaugelb PVC/EPS.
  • profile de termoizolare a soclului blaugelb PES.
  • vinclu de montaj blaugelb.
  • suruburi de fixare a cadrului blaugelb FK-T30.

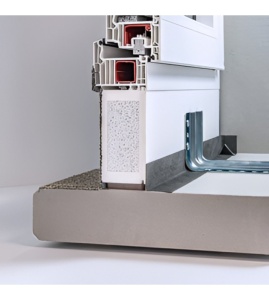

  • elemente care ajung la podea, situatie de montaj - rama oarba, lemn, PVC, aluminiu.
  • elemente care ajung la podea, situatie de montaj – sisteme de praguri.
  • elemente care ajung la podea, situatie de montaj –usa glisanta cu ridicare sisteme.
  • Aplicare orizontala a fortei.
  • Rezistente de masurare statice suctiune/presiune.
