Ce probleme poate indica o anvelopă neetanșă

Neetanșeitățile apar de obicei în zonele unde anvelopa clădirii este întreruptă, racordată sau străpunsă. Aceste puncte pot rămâne ascunse în spatele finisajelor, deși efectele lor devin vizibile sau perceptibile în timpul utilizării clădirii.

Printre problemele observabile se pot număra:

• curenți de aer în apropierea ferestrelor, ușilor sau prizelor;
• zone reci sau diferențe locale de temperatură;
• pierderi de căldură și consumuri mai mari pentru încălzire;
• funcționarea mai greu de controlat a sistemului de ventilație;
• apaririția condensului.

Nu toate problemele de confort, umiditate sau consum provin din neetanșeități. Totuși, neetanșeitatea este o cauză importantă, iar avantajul este că poate fi verificată printr-o măsurare controlată.

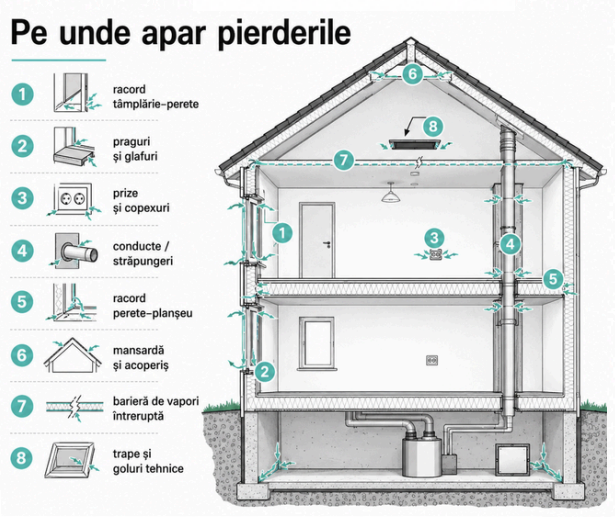

Unde apar cel mai des pierderile de aer

Pierderile apar în special la racorduri, îmbinări și străpungeri. Chiar dacă suprafețele principale sunt executate corect, continuitatea stratului etanș se poate pierde în detalii.

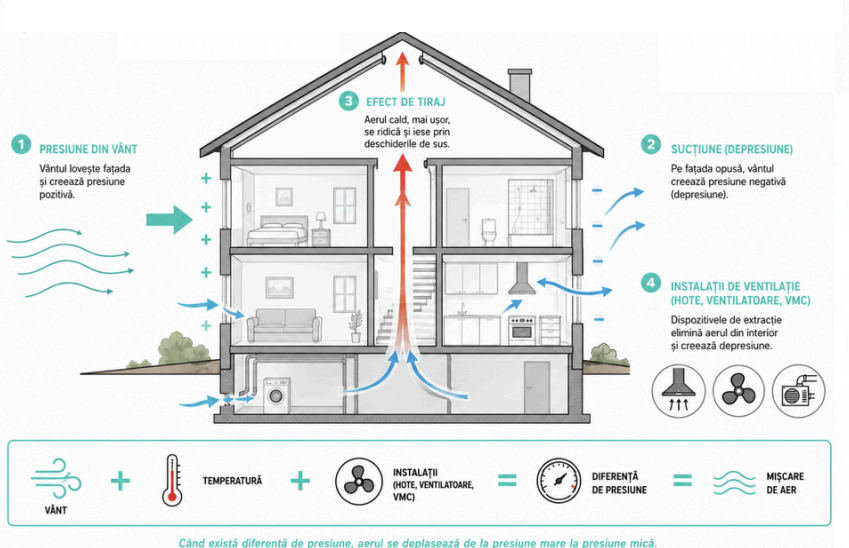

De ce aerul trece prin rosturi și străpungeri

O clădire nu se află într-o stare perfect statică. Între interior și exterior apar permanent diferențe de presiune. Atunci când acestea există, aerul se deplasează din zona cu presiune mai mare către zona cu presiune mai mică.

Dacă anvelopa este continuă și corect etanșată, circulația necontrolată a aerului este limitată. Dacă există rosturi, goluri sau străpungeri neetanșate, aerul va folosi aceste trasee, deoarece întâmpină o rezistență mai mică.

Presiunea produsă de vânt

Vântul poate crea presiune pozitivă pe fațada expusă și depresiune pe partea opusă. Aerul poate fi împins în clădire prin unele neetanșeități și extras prin altele.

Efectul diferenței de temperatură

Atunci când aerul interior este mai cald decât aerul exterior, acesta tinde să urce. Poate ieși prin zonele neetanșe din partea superioară a clădirii, în timp ce aerul rece este atras prin zonele joase.

Acest fenomen este cunoscut drept efect de tiraj și poate evidenția pierderile din zona acoperișului, mansardei, planșeelor, fundației sau subsolului.

Hote, ventilatoare și aparate de ardere

Hotele, ventilatoarele de extracție și sistemele de ventilație pot modifica presiunea din interior. Atunci când un echipament extrage aer, în clădire poate apărea o depresiune.

Aerul necesar pentru compensare va intra fie prin deschiderile prevăzute, fie prin rosturile și străpungerile neetanșate ale anvelopei. Aparatele de ardere racordate la coș, mai ales cele cu cameră de ardere deschisă, necesită o verificare separată de siguranță și se opresc pe durata testului.

Ce efecte poate avea circulația necontrolată a aerului

Aerul care intră sau iese necontrolat nu produce doar un schimb de aer. El transportă căldură și umiditate, iar această circulație poate influența consumul de energie, confortul interior și comportarea detaliilor constructive.

Pierderi de energie

Atunci când aerul cald iese din clădire, el este înlocuit cu aer rece din exterior. Acest aer trebuie încălzit din nou, ceea ce crește necesarul de energie.

Vara se poate produce fenomenul invers. Aerul răcit din interior este înlocuit cu aer cald din exterior, iar instalația de răcire trebuie să compenseze această pierdere.

Curenți de aer și disconfort

Aerul rece care pătrunde printr-un rost poate crea un curent local sau o zonă rece, chiar dacă temperatura medie din încăpere este corespunzătoare.

Disconfortul poate fi resimțit în apropierea ferestrelor, prizelor, pereților exteriori, planșeelor sau mansardei.

Transport de umiditate

Aerul interior conține vapori de apă. Dacă aerul cald și umed pătrunde printr-o neetanșeitate către o zonă mai rece a anvelopei, acesta transportă și umiditate.

Acest mecanism nu trebuie confundat cu difuzia vaporilor prin materiale. Printr-un rost neetanș are loc o deplasare efectivă a aerului, care poate transporta umiditate în interiorul elementului de construcție.

Risc de condens local

Dacă aerul cald și umed ajunge într-o zonă suficient de rece, poate apărea condens local. Riscul poate fi mai mare în racorduri, goluri ascunse, străpungeri și alte detalii sensibile.

Condensul nu apare automat în orice zonă neetanșă, dar transportul aerului umed către suprafețe reci poate favoriza apariția lui.

Durabilitatea detaliilor constructive

Umiditatea și circulația necontrolată a aerului pot afecta în timp materialele și detaliile sensibile. De aceea, etanșeitatea trebuie analizată atât din perspectiva consumului de energie, cât și a protecției construcției.

Etanșeitatea la aer nu este același lucru cu termoizolația

O clădire poate avea un strat gros de termoizolație și, în același timp, poate pierde aer prin racorduri, rosturi și străpungeri.

Termoizolația, etanșeitatea la aer și controlul vaporilor îndeplinesc funcții diferite.

Stratul etanș la aer trebuie să formeze o linie continuă în jurul volumului climatizat. O suprapunere nelipită, o străpungere netratată sau un racord incomplet poate întrerupe această continuitate.

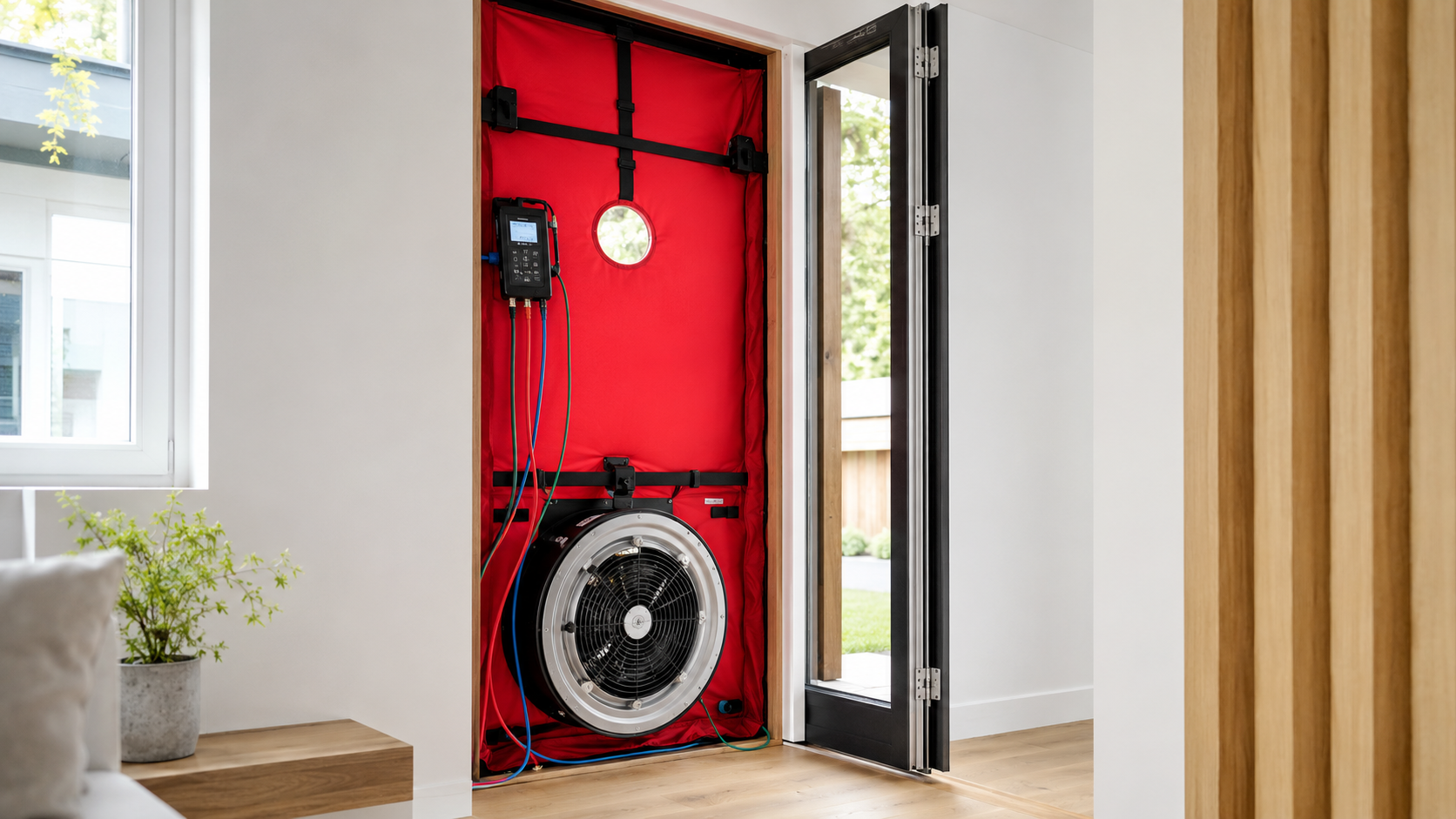

Ce este și ce măsoară testul Blower Door

Testul Blower Door verifică permeabilitatea la aer a anvelopei clădirii. Pentru testare, într-o ușă exterioară se montează temporar un cadru reglabil, un panou etanș și un ventilator calibrat.

Ventilatorul creează o diferență controlată de presiune între interior și exterior. Un manometru digital măsoară această diferență, iar echipamentul înregistrează debitul de aer necesar pentru menținerea ei.

Cu cât este necesar un debit mai mare pentru menținerea presiunii, cu atât prin anvelopă trece o cantitate mai mare de aer necontrolat.

Rezultatul nu este o simplă impresie vizuală. Este o valoare măsurată, obținută în condiții controlate.

De ce se utilizează diferența de presiune de 50 Pa

Rezultatele sunt raportate în mod uzual la o diferență de presiune de 50 Pa. Această presiune standardizată permite compararea rezultatului cu cerințe, proiecte sau alte măsurători efectuate prin aceeași metodă.

Presiunea de 50 Pa este o condiție de testare. Ea nu reprezintă o situație care trebuie să existe permanent în utilizarea normală a clădirii.

Indicatorul n₅₀

Valoarea n₅₀, exprimată în h^-1, reprezintă numărul de schimburi de aer pe oră la o diferență de presiune de 50 Pa.

De exemplu, un rezultat n₅₀ = 1,0 h^-1 înseamnă că debitul de aer măsurat la 50 Pa este echivalent cu volumul interior al zonei testate într-o oră.

Indicatorul q₅₀

Valoarea q₅₀, exprimată în m³/(h·m²), reprezintă debitul de aer raportat la suprafața anvelopei testate, la diferența de presiune de 50 Pa.

Cei doi indicatori exprimă performanța din perspective diferite: n₅₀ raportează debitul la volumul interior, iar q₅₀ îl raportează la suprafața anvelopei.

Cerințele MC 001-2022 pentru etanșeitatea la aer

Pentru clădirile rezidențiale cu nivel ridicat de protecție termică, MC 001-2022 recomandă încercarea de performanță conform SR EN ISO 9972 și stabilește cerințele minime de etanșeitate/permeabilitate la aer prezentate mai jos.

Pentru ventilarea naturală, cerința se aplică fără a include efectul deschiderilor de ventilare controlată sau reglabilă. Formularea din MC 001-2022 folosește operatorul „sau”: conformarea se exprimă prin n₅₀ sau prin q₅₀, în funcție de indicatorul utilizat.

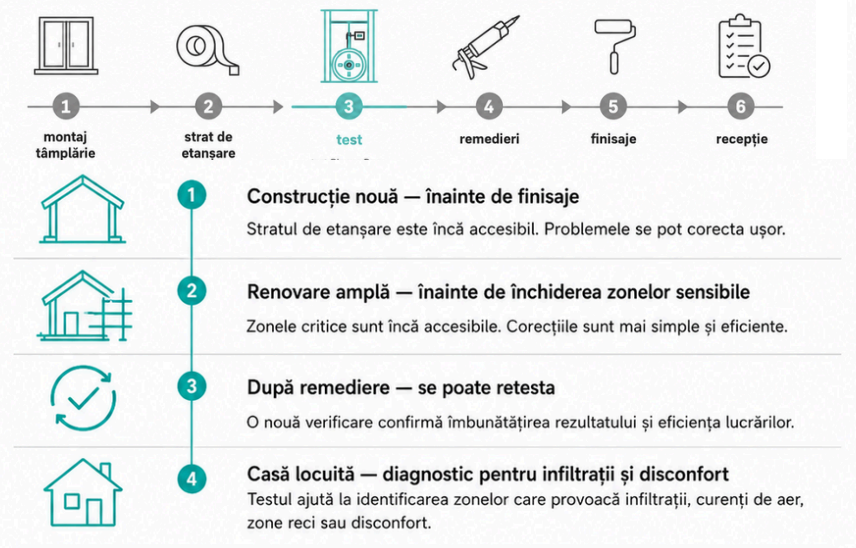

Când este recomandat să se facă testul

Testul Blower Door poate fi utilizat pentru prevenție, verificare sau diagnostic. Momentul potrivit depinde de stadiul clădirii și de scopul testării.

Construcție nouă: înainte de finisaje

Într-o construcție nouă, testul are cea mai mare valoare atunci când stratul de etanșare este finalizat, dar încă accesibil.

În acest moment pot fi verificate racordurile, suprapunerile, străpungerile și celelalte zone sensibile. Dacă sunt identificate pierderi, ele pot fi remediate înainte de montarea finisajelor.

Renovare amplă: înainte de închiderea zonelor sensibile

În cazul unei renovări, testarea este recomandată înainte de placarea pereților, închiderea mansardei sau acoperirea membranei și a racordurilor.

Atunci când zonele sensibile sunt încă accesibile, corecțiile sunt de regulă mai simple și mai eficiente.

După remediere: retestare

Dacă în timpul primei verificări sunt identificate pierderi importante, acestea pot fi remediate. Ulterior se poate efectua un nou test pentru confirmarea îmbunătățirii rezultatului.

Clădire deja locuită: diagnostic

Într-o casă deja locuită, testul are în principal rol de diagnostic. El poate ajuta la identificarea zonelor care provoacă infiltrații, curenți de aer, zone reci sau disconfort.

Remedierea poate fi mai dificilă după închiderea finisajelor, deoarece cauza poate fi ascunsă. Totuși, testul poate restrânge zona de căutare și poate evita intervențiile făcute doar pe baza presupunerilor.

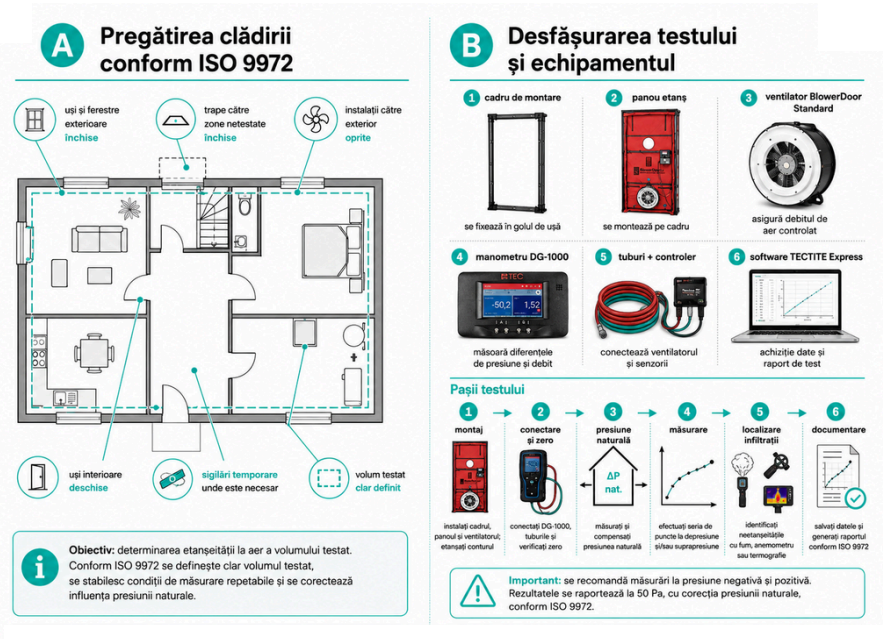

Cum se pregătește clădirea pentru test

Pregătirea clădirii nu are rolul de a ascunde problemele. Scopul ei este delimitarea clară a zonei testate și eliminarea influențelor care ar putea modifica artificial rezultatul.

Înaintea măsurării trebuie stabilit ce volum interior și ce anvelopă sunt incluse în test.

• ferestrele și ușile exterioare ale zonei testate se închid;
• ușile interioare din interiorul volumului testat se deschid;
• echipamentele care pot influența presiunea sunt oprite;
• trapele către spații aflate în afara volumului testat se închid;
• deschiderile intenționate sunt tratate conform metodei de testare;
• se verifică existența unor condiții care pot afecta siguranța sau măsurarea;
• se definește volumul interior și suprafața anvelopei utilizate la calcul.

Cum se desfășoară practic testul Blower Door

1. Se stabilește zona testată.
   Se definesc volumul interior, limitele anvelopei și deschiderile care trebuie tratate conform metodei.
2. Se pregătește clădirea.
   Ferestrele și ușile exterioare se închid, ușile interioare se deschid, iar echipamentele care influențează presiunea se opresc.
3. Se montează echipamentul.
   Cadrul, panoul etanș și ventilatorul calibrat sunt montate temporar într-un gol de ușă exterioară.
4. Se conectează manometrul și tuburile de presiune.
   Acestea măsoară diferența dintre presiunea interioară și cea exterioară.
5. Se măsoară presiunea naturală.
   Înainte de pornirea ventilatorului se verifică influența vântului și a condițiilor exterioare asupra clădirii.
6. Se creează suprapresiune sau depresiune.
   Ventilatorul introduce sau extrage aer pentru a genera diferențele de presiune necesare.
7. Se înregistrează debitele de aer.
   Software-ul preia valorile măsurate și determină debitul necesar pentru fiecare treaptă de presiune.
8. Se identifică neetanșeitățile.
   În timpul menținerii diferenței de presiune sunt verificate zonele prin care aerul circulă necontrolat.
9. Se interpretează rezultatul.
   Datele măsurate sunt transformate în indicatorii relevanți și sunt comparate cu obiectivul proiectului.

Pentru o măsurare completă conform SR EN ISO 9972 se recomandă efectuarea seriilor atât în depresiune, cât și în suprapresiune. Dacă obiectivul testării sau condițiile de lucru impun o singură direcție, configurația utilizată trebuie precizată în raport.

Cum sunt localizate zonele neetanșe

Valoarea n₅₀ sau q₅₀ arată performanța globală a anvelopei, dar nu indică singură locul exact al fiecărei pierderi.

Pentru localizare, clădirea este menținută la o diferență de presiune, iar zonele sensibile sunt verificate sistematic.

Pot fi utilizate:

• inspecția directă și perceperea curentului de aer;
• fum pentru observarea direcției de deplasare a aerului;
• anemometrul pentru evaluarea vitezei locale a aerului;
• termografia, atunci când diferențele de temperatură și condițiile de testare permit evidențierea infiltrațiilor;
• verificarea atentă a tâmplăriei, racordurilor, prizelor, conductelor, trapelor și membranelor.

Metodele de localizare sunt complementare. Fumul poate arăta direcția curentului, anemometrul poate indica intensitatea locală, iar termografia poate evidenția efectele termice ale infiltrațiilor în condiții favorabile.

Ce primește beneficiarul după test

Testul trebuie să ofere mai mult decât o singură valoare. Rezultatul este util atunci când măsurarea este explicată și corelată cu zonele observate în timpul verificării.

De ce este util testul înainte de închiderea finisajelor

O pierdere identificată la timp poate fi corectată prin refacerea unui racord, lipirea unei suprapuneri, etanșarea unei străpungeri sau repararea unei zone întrerupte.

După montarea finisajelor, aceeași intervenție poate necesita desfacerea plăcilor, a placărilor, a pardoselilor sau a altor elemente deja finalizate.

De aceea, testarea intermediară nu este doar o verificare a rezultatului final. Este o etapă de control al execuției, realizată cât timp problemele sunt încă accesibile și pot fi remediate cu intervenții limitate.

După corectarea pierderilor poate fi efectuată o nouă măsurare. Diferența dintre cele două rezultate arată efectul remedierilor asupra etanșeității globale.

Concluzie

Etanșeitatea la aer nu poate fi confirmată doar prin grosimea termoizolației, prin aspectul finisajelor sau printr-o verificare vizuală.

Aerul circulă prin anvelopă atunci când există diferențe de presiune și găsește rosturi, racorduri sau străpungeri neetanșate. Această circulație poate produce pierderi de energie, curenți de aer, transport de umiditate și probleme locale în detaliile sensibile.

Testul Blower Door transformă aceste pierderi într-o valoare măsurabilă. În același timp, permite verificarea execuției și identificarea zonelor care necesită corectare.

În construcțiile noi și renovările ample, cel mai bun moment pentru testare este înainte de închiderea finisajelor. În clădirile deja locuite, testul poate fi utilizat pentru diagnosticarea infiltrațiilor și a disconfortului.
